    Czujnik do ciągłego pomiaru stężenia pyłu w halach produkcyjnych

    Czujnik mierzy w sposób ciągły zapylenie w pomieszczeniach produkcyjnych w tym także w strefach zagrożenia wybuchem (certyfikat ATEX). Dzięki wbudowanej funkcji autostartu, a także sygnalizacji świetlnej urządzenie może działać całkowicie niezależnie od zewnętrznych systemów (wystarczy wpiąć do zasilania). Dla bardziej wymagających użytkowników czujnik umożliwia komunikację z komputerem, centralką lub sterownią. Może się to odbywać za pomocą kabla lub bezprzewodowo. Darmowe oprogramowanie pozwala zarządzać wieloma różnymi czujnikami z jednego miejsca.

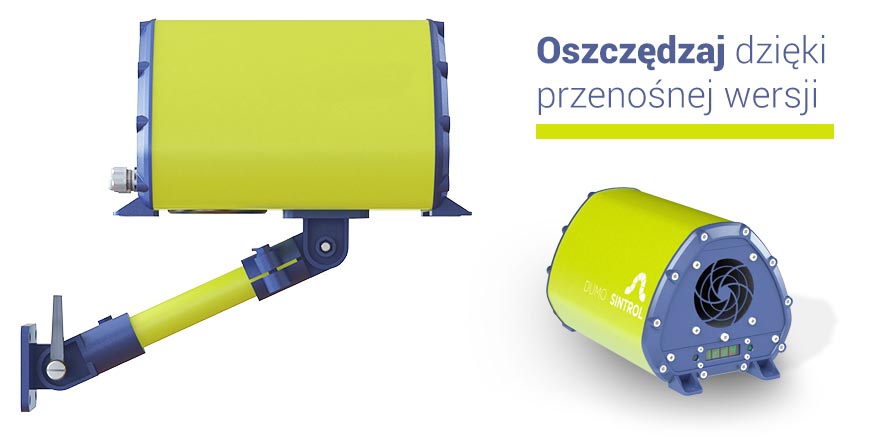

    Czujnik zapylenia w pomieszczeniach i halach
    pyłomierze-z-certyfikatem-atex-iecex
    pyłomierze-z-certyfikatem-iecex-atex
    pyłomierze-z-certykikatem-rohs-3
    pyłomierze-certyfikat-unijny-ce

    Zastosowanie

    • ochrona zdrowia pracowników
    • wykrywanie nieprawidłowej pracy instalacji odpylania i wentylacji
    • przewidywanie awarii urządzeń (np. utrata szczelności)
    • zmniejszenie ryzyka wybuchu pyłu (utrzymywanie stężenia poniżej dolnej granicy wybuchowości)
    • wykrywanie anomalii w procesie produkcji
    • wsparcie utrzymania czystości w obiekcie
    • spełnienie wymogów ubezpieczycieli w zakresie bezpieczeństwa wybuchowego

    Najważniejsze zalety

    • ciągły pomiar stężenia pyłu w czasie rzeczywistym wraz z zapisem wyników w pamięci urządzenia
    • wbudowany panel sterowania z klawiaturą oraz wyświetlaczem cyfrowym
    • darmowy program do konfiguracji i zarządzania czujnikami z jednego miejsca (program daje dostęp do danych archiwalnych oraz umożliwia zmianę wszystkich parametrów pracy czujnika)
    • funkcja autostartu uruchamiana z poziomu panelu sterowania – czujnik gotowy do pracy po 8 minutach
    • trzy fabrycznie ustawione poziomy wrażliwości czujnika (WYSOKA, ŚREDNA, NISKA) dostępne z poziomu panelu sterowania – możliwość zmiany predefiniowanych parametrów z poziomu oprogramowania
    • wbudowane diody LED informujące o przekroczeniu progów alarmowych
    • niewielkie gabaryty oraz waga ok. 4 kg sprawiają, że czujnik może być okresowo przenoszony w różne miejsca
    • praca niezależna (wystarczy podpiąć zasilanie i wykonać autostart) lub w połączeniu z komputerem, centralką lub sterownią (złącza: USB, RS-485; protokoły: Modbus RTU, Sintrol Network)
    • możliwość pracy bezprzewodowej

    Najczęstsze obszary zastosowania

    Na hali produkcyjnej

    Przykład ze zdjęcia: hala z prasami hydraulicznymi przy obróbce kruszyw minerałów i kamieni

    W pobliżu mieszalników

    Przykład ze zdjęcia: pomiar w pobliżu mieszalników kruszyw u producenta powierzchni do wykończeń wnętrz

    W pobliżu leja silosu

    Przykład ze zdjęcia: monitoring zapylenia koło leja rozładowczego silosu cukru

    Przy przenośnikach taśmowych

    Przykład ze zdjęcia: transport cukru przenośnikami taśmowymi z silosu na produkcję

    Rolnictwo na skalę przemysłową

    Na dowód niezwykle szerokiego zakresu zastosowań pokazujemy wykorzystanie czujnika na farmie drobiu, przy prewencji przedostania się pyłów do środowiska

    Gdyby go zastosowano, mogłoby nie dojść do wybuchu…

    Parametry czujnika

    Pomiar pyłu odbywa się w wewnętrznej komorze pomiarowej. Powietrze jest do niej zaciągane przez wbudowany wentylator cechujący się długą żywotnością. Wytwarza on stały i niezmienny przepływ, co zapewnia miarodajne monitorowanie.

    Czujnik pyłu Dumo Pro jest praktycznie bezobsługowy dla pyłów niehigroskopijnych. Jeśli pyły są higroskopijne (np. pył cukru), wystarczy, że opracujesz odpowiedni harmonogram konserwacji. Zapewnia niezawodną detekcję cząstek pyłu w granicach od PM1 do 200 mikronów.

    PomiarCząstki zawieszone ogółem
    Zasada pomiaruElektryzacja indukcyjna
    ZakresGranica wykrywalności od 0,01 mg/m3 do kilku g/m3 (w zależności od rodzaju pyłu)
    Komunikacja szeregowaRS485, USB, oraz opcjonalnie komunikacja bezprzewodowa
    Protokoły komunikacyjneModbus RTU (RS-485)
    Sintrol network (USB, RF, RS-485)
    Sygnały wyjścioweDwa niezależne przekaźniki półprzewodnikowe, z możliwością ustawienia wartości sygnału wyjściowego dla ostrzeżenia i alarmu.
    Zasilanie12 - 24VDC +- 10%
    Stopień ochronyIP 66
    TemperaturaOtoczenie: od -40°C do +60°C
    Wilgotnośćmaks. 95% wilgotności względnej (bez kondensacji)
    Zużycie energiiDo 10W
    Oprogramowanie do zarządzania i konfiguracjiDustTool Software pozwala zarządzać wieloma czujnikami oraz badać trendy zmian w zakresie zapylenia
    Waga4,2 kg
    Wymiar288 (D) x 191 (Sz) x 174 (W) mm

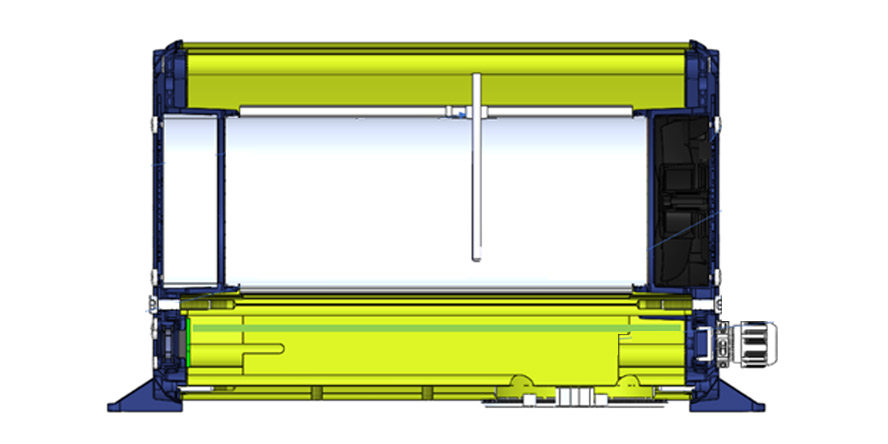

    Przekrój

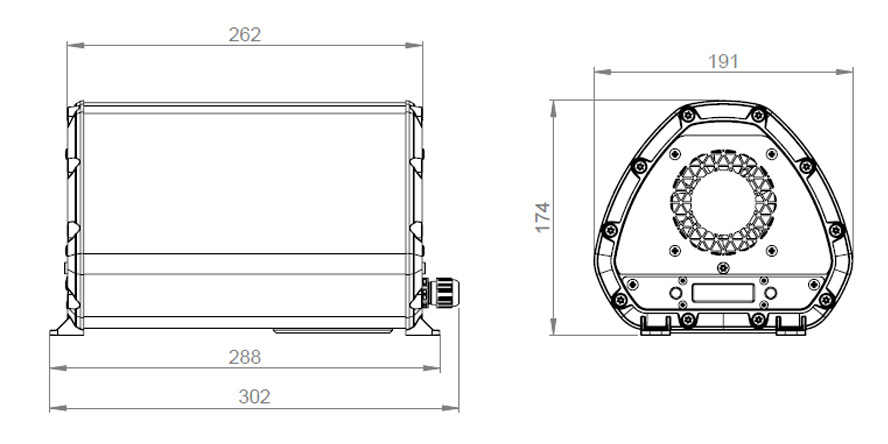

    Wymiary [mm]

    Na co warto zwrócić uwagę?

    Podpowiemy Ci, które obszary i urządzenia objąć monitoringiem zapylenia

    Pomożemy Ci dobrać miejsca znajdujące się na przestrzeni całego zakładu produkcyjnego, które wymagają bieżącego monitorowania stężenia pyłu w powietrzu. Wskażemy, które z tych miejsc są konieczne do uwzględnienia ze względu na zapewnienie pracownikom czystego powietrza na stanowiskach pracy, a które z miejsc są wymagane pod kątem prewencji wybuchu (monitorowania ryzyka pojawienia się atmosfery wybuchowej).

    Jak rozmieścić czujniki zapylenia

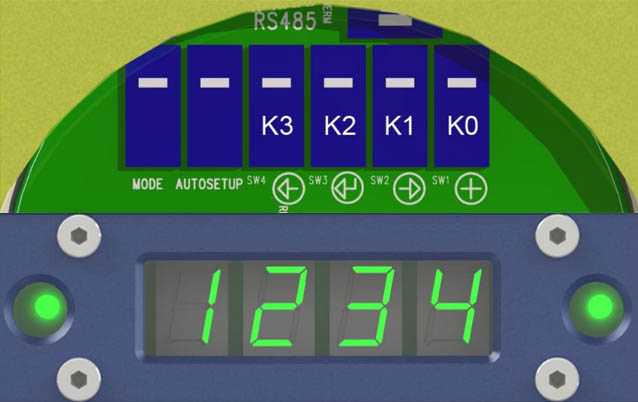

    Panel sterowania monitora zapylenia

    Wbudowany wyświetlacz oraz panel sterowania

    Wyświetlacz oraz diody LED pozwalają w szybki sposób zweryfikować poziom zapylenia oraz czy został przekroczony stan ostrzegawczy i alarmowy. Monitor zapylenia posiada także wbudowaną klawiaturę, która umożliwia przeprowadzenie autostartu oraz szybką konfigurację z poziomu urządzenia (konfiguracja jest możliwa także z poziomu podłączonego do czujnika komputera, centralki lub systemu sterowania).

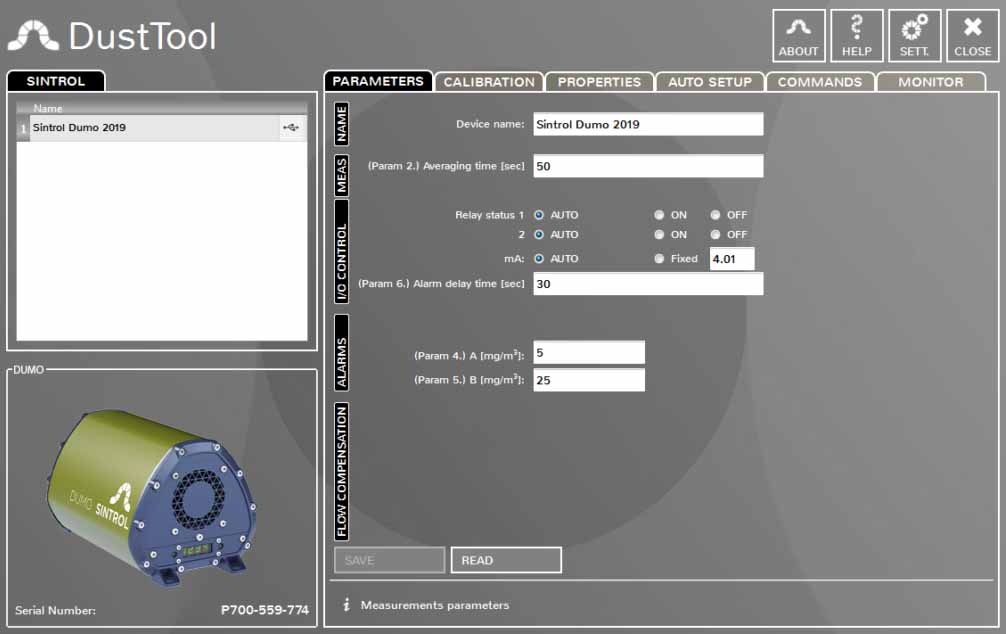

    Damy Ci darmowe oprogramowanie

    Zabudowany na urządzeniu panel sterowania umożliwia szybką konfigurować czujnika, ale dopiero darmowe oprogramowanie DustTool ujawni jego pełną moc możliwości. Będziesz mógł zarządzać wszystkimi pyłomierzami z jednego miejsca oraz zmieniać fabrycznie ustawione parametry. DustTool to także dostęp do danych archiwalnych, które pozwolą Ci optymalizować cykle konserwacji maszyn i sprzątania zakłada, a także przewidywać wycieki i awarie.

    Monitoring zapylenia w halach - schemat połączenia czujników

    Połączysz się przez kabel lub bezprzewodowo

    Połączenie przewodowe to nie tylko koszt kabla, ale również montażu. Bywa, że czujnik jest zlokalizowany w dużej odległości od centralki lub sterowni. Zdarza się również, że położenie kabli wymaga dotarcia do trudnodostępnych miejsc, zastosowania rusztowań lub zwyżek. W takich sytuacjach dużo lepszym rozwiązaniem może się okazać połączenie bezprzewodowe. Co ważne w jednej sieci mogą pracować zarówno czujniki komunikujące się bezprzewodowo jak również poprzez kabel.

    Uruchomisz w 8 min dzięki funkcji autostartu

    Funkcja autostartu pozwala w 8 minut zmierzyć bazowe stężenie w danej przestrzeni oraz wprowadzić dwa predefiniowane progi zadziałania (5-cią oraz 20-sto krotność stężenia bazowego). Jeśli chcesz zmienić wspomniane progi zrobisz to bez problemu z poziomu panelu sterowania (wybór predefiniowanych wartości) lub darmowego oprogramowania DustTool (wprowadzasz dowolne wartości).

    Sprawdź dostępne rozwiązania

    pyłomierze-do-kanałów-i-rurociągów

    Czujnik do montażu w kanałach
    i rurociągach – seria S200

    Najbardziej atrakcyjny stosunek jakości do ceny
    wśród czujników do montażu w kanałach i rurociągach

    Czujnik zapylenia pomieszczeń, hal, podajników taśmowych itp.

    Przeznaczony do instalacji w większych urządzeniach oraz do badania zapylenia na stanowiskach pracy

    Monitorowanie uszkodzeń worków filtracyjnych – seria Snifter A2

    Czujnik zapylenia przeznaczony do diagnozowania uszkodzeń worków filtracyjnych. Posiada certyfikat ATEX.

    Detektor zapylenia w kanałach
    i rurociągach – seria S100

    Najprostsze i najtańsze rozwiązanie, które
    można zamontować w kanałach i rurociągach.
