Obudowy i rozdzielnice w osłonie ognioszczelnej dla grupy IIB + H2 EX ATEX

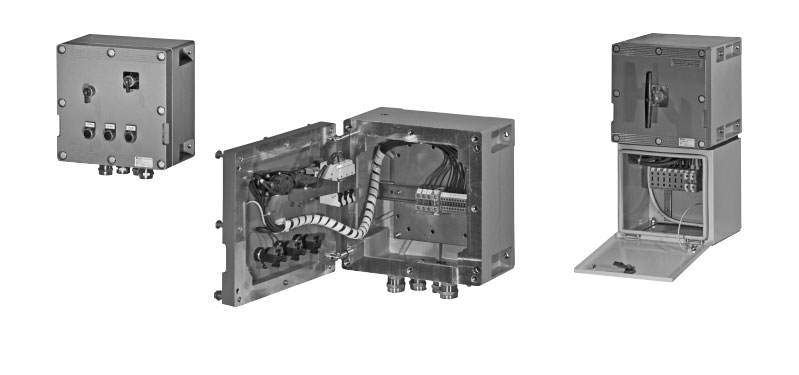

Obudowy w osłonie ognioszczelnej serii GHG 64

Opis

Obudowy w osłonie ognioszczelnej serii GHG 64 wykonane ze stopu metali lekkich zaprojektowane zostały zgodnie z normą PN-EN 60079-1 i spełniają zasadnicze wymagania Dyrektywy ATEX (94/9/WE). Pojedyncze obudowy można łączyć ze sobą za pomocą certyfikowanych ognioszczelnych przepustów. Modułowa konstrukcja oraz zastosowanie ram do montażu naściennego lub dedykowanych stojaków pozwala tworzyć duże systemy rozdzielcze. Obudowy dostępne są w jedenastu różnych rozmiarach i umożliwiając tworzenie dedykowanych rozwiązań zgodnie z przedstawioną specyfikacją Klienta. Rozszerzony zakres temperatury (od- 55°C do +55°C) pozwala zastosować je nawet w najtrudniejszych warunkach otoczenia. Konstrukcja obudowy została tak zoptymalizowana, aby uzyskać kompromis pomiędzy jej ciężarem, a wytrzymałością mechaniczną. Zawiasy specjalnej konstrukcji o kącie otwarcia 110° umożliwiają dostęp do środka obudowy nawet wtedy, gdy dwie z nich zamontowane są bezpośrednio obok siebie. Dzięki temu, po zluzowaniu śrub i ich odciągnięciu możemy w łatwy sposób otworzyć drzwi obudowy. Takie rozwiązanie ułatwia konserwację i przyśpiesza wykonanie prac naprawczych, a w razie konieczności szybką wymianę wbudowanych komponentów.

Podstawowe cechy

Montowane zgodnie z wymaganiami klienta
Zakres temperatury od -55°C do +55°C
Obudowa Ex-d
Grupa wybuchowości IIB + H2
Napięcie znamionowe do 690 V
Prąd znamionowy 1150 A
Pokrywa z zawiasami o kącie otwarcia 110°
Konstrukcja ułatwiająca konserwację
Stopień ochrony IP65 ( opcjonalnie IP66)
Szeroki asortyment aparatury elektrycznej i komponentów w wykonaniu przeciwwybuchowym

Komponenty do obudów Ex-d serii GHG 64

Opis

Przyciski, przełączniki i lampki sygnalizacyjne dla obudów Ex-d serii GHG 64 przeznaczone są do montażu w znormalizowane otwory Ø22,5 mm. Każda ich część może być łatwo wymieniona dzięki modułowej konstrukcji. Bloki stykowe zapewniają wszelkie kombinacje styków zwiernych i rozwiernych (N/O i N/C), a lampki sygnalizacyjne wysposażone są w źrodło światła LED. Uzupełnienie asortymentu produktów stanowią podzespoły sterowania dla różnych wyłączników MCB i RCD oraz przyciski grzybkowe, wyłączniki kluczykowe i fotokomórki.
