Panele dekompresyjne Brilex GE

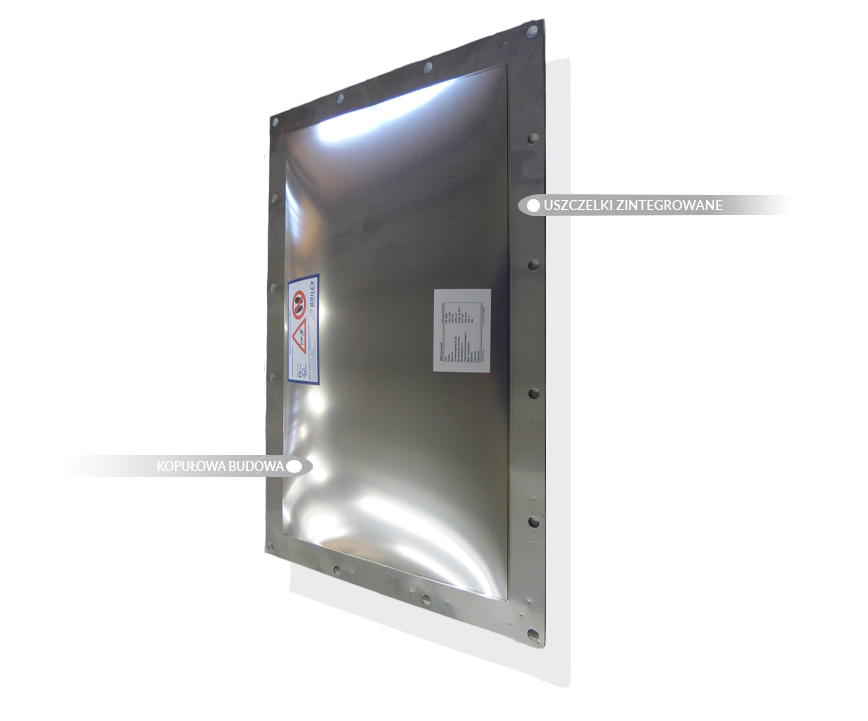

Panele odciążające Brilex GE są idealnym rozwiązaniem dla zabezpieczania urządzeń technologicznych, w których występują częste i długotrwałe cykle występowania podciśnienia i nadciśnienia. Cechą charakterystyczną tych klap jest ich kopułowa konstrukcja, dzięki której panele uzyskują odporność na ciśnienie ujemne bez konieczności stosowania dodatkowych rozwiązań podciśnieniowych.
Unikalne cechy
Odporne na czeste i długotrwałe cykle występowania podciśnienia i nadciśnienia
3 dodatkowe warianty konstrukcyjne
Kopułowa konstrukcja to brak konieczności stosowania dodatkowych rozwiązań podciśnieniowych
Panele dekompresyjne Brilex GE są odpowiednie do zastosowań m.in. w odpylaczach o wysokiej odporności na podciśnienie od -1 000 do -5 000 mm WC w przypadku konstrukcji prostokątnych i do pełnej odporności na podciśnienie (-10 000 mm WC) w przypadku konstrukcji okrągłych. Dostępne z izolacją do 100 mm i 100% sprawnością odpowietrzania.
Dane techniczne standardowe:
- Materiał: 304 SS lub 316L SS
- Zintegrowane uszczelki
- Ciśnienie otwarcia (Pstat): Standardowo 0.1 bar przy 20 C, inne certyfikowane parametry (niższe lub wyższe) ciśnienia otwarcia – skontaktuj się z nami
- Tolerancja dla ciśnienia otwarcia: Standardowo +/- 10%.
- Rozmiary: Prostokątne (229 x 229 do 1130 x 1130) (dla większych rozmiarów do 1000 x 2000 zobacz typ KE), i okrągłe (DN 200 – DN1100), dostępne są również rozmiary specjalne – skontaktuj się z nami
- Izolacja: Opcjonalnie z wełną ROCKWOOL w pokrywie aluminiowej lub Armaflex.
- Sprawność odpowietrzania: 100% w zależności od wartości Kst.
3 dodatkowe warianty konstrukcyjne
Odpowietrznik Brilex TYP GE – Z
Przystosowany do montażu na instalacjach pracujących pulsacyjnie, cyklonów i innych skomplikowanych aparatach.
Odpowietrznik Brilex TYP GE – H
Panel w wykonaniu higienicznym, sanitarnym. Możliwy do zabezpieczania instalacji w przemyśle spożywczym m.in. dzięki zastosowaniu silikonu dopuszczonego w do kontaktu ze środkami spożywczymi.
Odpowietrznik Brilex TYP GE – GT
Specjalny wariant umożliwiający zastosowanie do ochrony generatorów. Posiada bardzo wysoki stopień odporności na temperaturę, i nadaje się do zastosowania głównie we wlotach powietrza i wydechach silników.
Poznaj dostępne wymiary klap odpowietrzających Brilex GE
| Wymiary wewnętrzne [mm] | Wymiary zewnętrzne [mm] | Powierzchnia odpowietrzenia [cm²] |
|---|---|---|
| 229 X 229 | 309 X 309 | 510 |
| 205 X 290 | 285 X 370 | 580 |
| 229 X 305 | 309 X 385 | 680 |
| 150 X 600 | 230 X 600 | 880 |
| 220 X 420 | 300 X 500 | 900 |
| 340 X 385 | 400 X 445 | 1280 |
| 305 X 457 | 385 X 537 | 1380 |
| 247 X 610 | 327 X 690 | 1450 |
| 340 X 440 | 400 X 500 | 1480 |
| 300 X 620 | 380 X 700 | 1860 |
| 320 X 640 | 380 X 700 | 2000 |
| 490 X 490 | 570 X 570 | 2370 |
| 375 X 655 | 455 X 735 | 2400 |
| 470 X 610 | 550 X 690 | 2800 |
| 490 X 590 | 570 X 670 | 2850 |
| 525 X 668 | 645 X 788 | 3400 |
| 610 X 610 | 690 X 690 | 3650 |
| 457 X 890 | 537 X 970 | 4050 |
| 620 X 670 | 680 X 730 | 4100 |
| 645 X 645 | 735 X 735 | 4100 |
| 653 X 653 | 733 X 733 | 4200 |
| 520 X 1020 | 600 X 1100 | 5250 |
| 586 X 920 | 666 X 1000 | 5350 |
| 500 X 1100 | 580 X 1180 | 5400 |
| 750 X 750 | 830 X 830 | 5600 |
| 750 X 840 | 830 X 920 | 6250 |
| 801 X 801 | 880 X 880 | 6400 |
| 610 X 1118 | 690 X 1198 | 6750 |
| 645 X 1130 | 725 X 1270 | 7280 |
| 720 X 1020 | 800 X 1100 | 7300 |
| 920 X 920 | 1000 X 1000 | 8400 |
| 915 X 1118 | 995 X 1198 | 10000 |
| 1020 X 1020 | 1100 X 1100 | 10400 |
| 1130 X 1130 | 1220 X 1220 | 12500 |
| DN | Średnica wewnętrzna [mm] | Średnica zewnętrzna [mm] | Powierzchnia odpowietrzenia [cm²] |
|---|---|---|---|
| 200 | Ø 208 | Ø 268 | 300 |
| 250 | Ø 261 | Ø 341 | 480 |
| 300 | Ø 310 | Ø 390 | 680 |
| 350 | Ø 342 | Ø 422 | 830 |
| 400 | Ø 393 | Ø 473 | 1213 |
| 450 | Ø 465 | Ø 545 | 1600 |
| 500 | Ø 494 | Ø 574 | 1820 |
| 600 | Ø 596 | Ø 676 | 2650 |
| 700 | Ø 696 | Ø 776 | 3650 |
| 750 | Ø 762 | Ø 842 | 4400 |
| 800 | Ø 797 | Ø 877 | 4800 |
| 900 | Ø 894 | Ø 974 | 6000 |
| 1000 | Ø 995 | Ø 1075 | 7600 |
| 1100 | Ø 1124 | Ø 1214 | 9850 |
