Panele dekompresyjne Brilex KE
Panele odciążające Brilex KE są idealnym ekonomicznie rozwiązaniem dla zabezpieczania urządzeń technologicznych, w których podciśnienie nie przekracza 60% znamionowego ciśnienia otwarcia. Panel Brilex KE jest powszechnie na świecie stosowanym zabezpieczeniem odpowietrzającym wybuch, gdyż jest certyfikowany dla wartości Kst do 650 bar m/s i 100% skuteczności odpowietrzania.
Unikalne cechy
Dobre i ekonomiczne rozwiązanie – świetny stosunek jakości do ceny, jeśli podciśnienie w chronionych urządzeniach nie przekracza 60% ciśnienia otwarcia
2 dodatkowe warianty konstrukcyjne
Jednoczęściowa konstrukcja z krzyżowym użebrowaniem zapewnia szybszą reakcję na wybuch niż dostępne na rynku panele trzyczęściowe

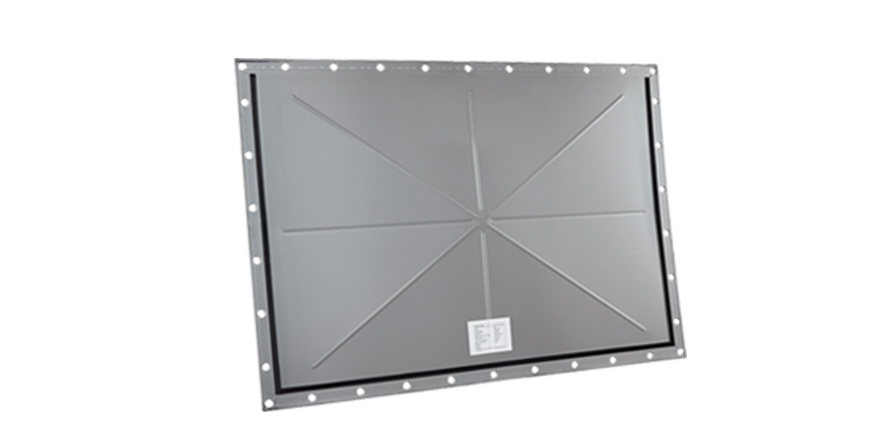

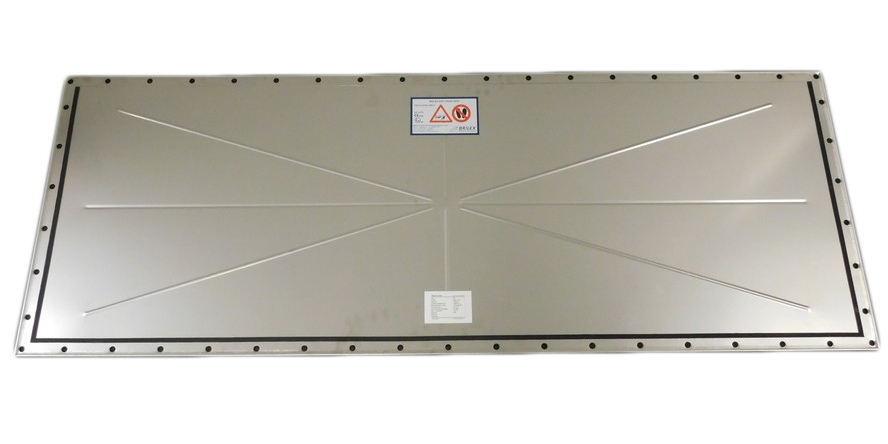

Panele dekompresyjne Brilex KE to płaskie prostokątne odpowietrzniki przeciwwybuchowe, które charakteryzują się jednoczęściową konstrukcją z profilowanymi krawędziami, z krzyżowym użebrowaniem oraz zintegrowaną kontrolą ciśnienia i uszczelkami. Wymienione cechy konstrukcyjne sprawiają, że reakcja na dynamiczny skok ciśnienia wybuchu jest szybsza niż w przypadku dostępnych na rynku płaskich paneli o trójdzielnej konstrukcji. Należy podkreślić, że jeśli tylko podciśnienie w chronionym aparacie nie przekracza 60% znamionowego ciśnienia otwarcia, to w takim przypadku odpowietrznik Brilex KE stanowi doskonałą alternatywę dla panelu Brilex GE, z uwagi na długą żywotność i lepszą aerodynamikę w porównaniu z typem o budowie kopułowej.
Dane techniczne standardowe:
- Materiał: 304 SS lub 316L SS
- Zintegrowane uszczelki
- Ciśnienie otwarcia (Pstat): Standardowo 0.1 bar przy 20 C, inne certyfikowane parametry (niższe lub wyższe) ciśnienia otwarcia – skontaktuj się z nami
- Tolerancja dla ciśnienia otwarcia: Standardowo +/- 10%.
- Odporność na próżnię: 50% znamionowego ciśnienia otwarcia
- Maksymalne ciśnienie robocze: do 60% znamionowego ciśnienia otwarcia
- Rozmiary: Prostokątne (229 x 229 do 1000 x 2000mm)
- Izolacja: Opcjonalnie z wełną ROCKWOOL w pokrywie aluminiowej lub Armaflex.
- Sprawność odpowietrzania: 100% w zależności od wartości Kst.
2 dodatkowe warianty konstrukcyjne
Odpowietrznik Brilex TYP KE – W
Panel, który zachowuje wszystkie cechy standardowego odpowietrznika KE, a dodatkowo posiada zakrzywioną konstrukcję, która pozwala dopasować panel do zbiorników i aparatów o cylindrycznym kształcie. Jego odporność na podciśnienie wynosi -200 mm WC przy zachowaniu zakrzywionej struktury.
Odpowietrznik Brilex TYP KE – Z
Panel przystosowany do zabezpieczania wymagających urządzeń, takich jak np. cyklony. Posiada głębsze szczeliny w obszarze kołnierza.
Poznaj dostępne wymiary klap odpowietrzających Brilex KE
| Wymiary wewnętrzne [mm] | Wymiary zewnętrzne [mm] | Powierzchnia odpowietrzenia [cm²] |
|---|---|---|
| 110 X 290 | 170 X 350 | 300 |
| 229 X 229 | 309 X 309 | 510 |
| 205 X 290 | 285 X 370 | 580 |
| 229 X 305 | 309 X 385 | 680 |
| 150 X 600 | 230 X 600 | 880 |
| 220 X 420 | 300 X 500 | 900 |
| 340 X 385 | 400 X 445 | 1280 |
| 305 X 457 | 385 X 537 | 1380 |
| 247 X 610 | 327 X 690 | 1450 |
| 340 X 440 | 400 X 500 | 1480 |
| 410 X 410 | 490 X 190 | 1650 |
| 300 X 620 | 380 X 700 | 1860 |
| 320 X 640 | 380 X 700 | 2000 |
| 319 X 765 | 399 X 845 | 2350 |
| 490 X 490 | 570 X 570 | 2370 |
| 375 X 655 | 455 X 735 | 2400 |
| 390 X 620 | 470 X 700 | 2400 |
| 445 X 597 | 525 X 677 | 2600 |
| 470 X 610 | 550 X 690 | 2800 |
| 490 X 590 | 570 X 670 | 2850 |
| 420 X 770 | 500 X 850 | 3200 |
| 247 X 1345 | 327 X 1425 | 3300 |
| 525 X 668 | 645 X 788 | 3400 |
| 610 X 610 | 690 X 690 | 3650 |
| 457 X 890 | 537 X 970 | 4050 |
| 247 X 1645 | 327 X 1725 | 4050 |
| 620 X 670 | 680 X 730 | 4100 |
| 645 X 645 | 735 X 735 | 4100 |
| 653 X 653 | 733 X 733 | 4200 |
| 669 X 669 | 735 X 735 | 4350 |
| 630 X 730 | 710 X 810 | 4550 |
| 520 X 1020 | 600 X 1100 | 5250 |
| 586 X 920 | 666 X 1000 | 5350 |
| 500 X 1100 | 580 X 1180 | 5400 |
| 750 X 750 | 830 X 830 | 5600 |
| 420 X 1420 | 500 X 1500 | 5950 |
| 629 X 1004 | 689 X 1064 | 6000 |
| 750 X 840 | 830 X 920 | 6250 |
| 801 X 801 | 880 X 880 | 6400 |
| 500 X 1350 | 580 X 1430 | 6700 |
| 610 X 1118 | 690 X 1198 | 6750 |
| 645 X 1130 | 725 X 1270 | 7280 |
| 720 X 1020 | 800 X 1100 | 7300 |
| 920 X 920 | 1000 X 1000 | 8400 |
| 970 X 970 | 1050 X 1050 | 9400 |
| 1000 X 1000 | 1080 X 1080 | 10000 |
| 915 X 1118 | 995 X 1198 | 10000 |
| 586 X 1727 | 666 X 1807 | 10000 |
| 1020 X 1020 | 1100 X 1100 | 10400 |
| 790 X 1340 | 870 X 1420 | 10500 |
| 720 X 1670 | 800 X 1750 | 12000 |
| 1130 X 1130 | 1220 X 1220 | 12500 |
| 920 X 1380 | 1000 X 1460 | 12500 |
| 920 X 1380 | 1000 X 1460 | 12500 |
| 1130 X 1520 | 1220 X 1610 | 17150 |
| 1130 X 1727 | 1230 X 1827 | 19200 |
| 1000 X 2000 | 1080 X 2080 | 19500 |
