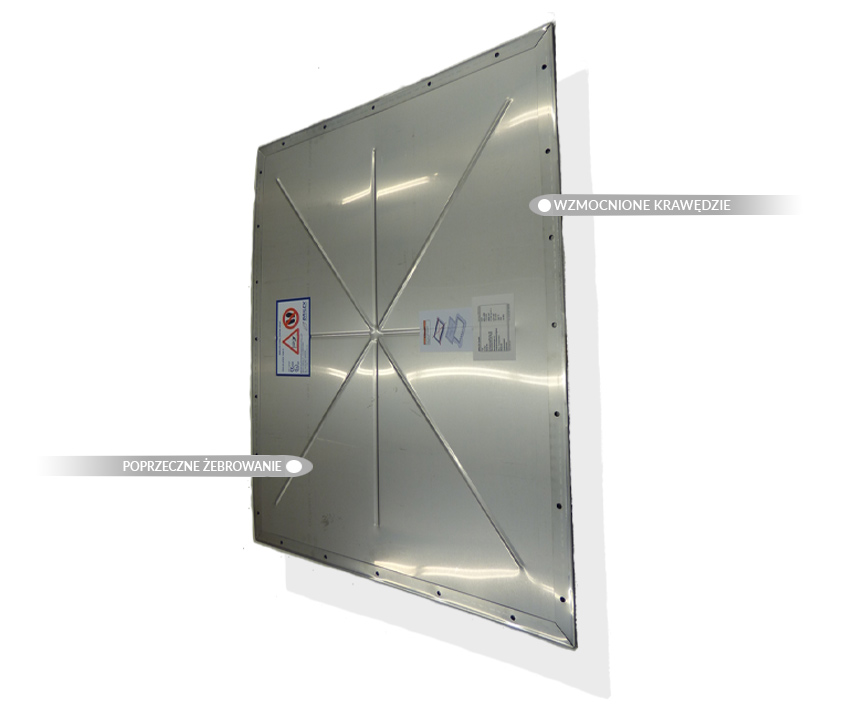

    Panele dekompresyjne Brilex KER

    Panele odciążające Brilex KER są idealne do stosowania w podnośnikach kubełkowych, zbiornikach atmosferycznych i innych chronionych aparatach, w których nie występuje zmienne ciśnienie. Jedną z wielu zalet tego panelu są konstrukcyjnie wzmocnione krawędzie, które umożliwiają montaż bez konieczności stosowania kołnierza wylotowego, co zmniejsza koszty instalacji.

    panele dekompresyjne brilex ker

    Unikalne cechy

     Do 100% skuteczności odpowietrzenia

     Jednoczęściowa konstrukcja z krzyżowym użebrowaniem zapewnia szybszą reakcję na wybuch niż dostępne na rynku panele trzyczęściowe

     Konstrukcyjnie wzmocnione krawędzie

    Panele dekompresyjne Brilex KER to płaskie prostokątne odpowietrzniki przeciwwybuchowe, które charakteryzują się jednoczęściową konstrukcją ze wzmocnionymi krawędziami i krzyżowym użebrowaniem. Posiadają certyfikat 100% skuteczności wentylacji dla wartości Kst do 250 bar.m/s (dla wszystkich rozmiarów) i 97% dla wartości Kst od 250 – 650 bar.m/s dla rozmiarów do 920x290mm oraz 78% dla wartości Kst od 650 – 830 bar.m/s dla rozmiarów do 490 x490mm. Panele Brilex KER mogą być dostarczane z izolacją o grubości od 40 mm do 100 mm. Nadają się do stosowania w urządzeniach ze statycznym nad/podciśnieniem wynoszącym do 50% znamionowego ciśnienia otwarcia.

    Dane techniczne standardowe:

    • Materiał: 304 SS lub 316L SS
    • Zintegrowane uszczelki
    • Ciśnienie otwarcia (Pstat): Standardowo 0.1 bar przy 20 C, inne certyfikowane parametry (niższe lub wyższe) ciśnienia otwarcia – skontaktuj się z nami
    • Tolerancja dla ciśnienia otwarcia: Standardowo +/- 10%.
    • Odporność na próżnię: 50% znamionowego ciśnienia otwarcia
    • Maksymalne ciśnienie robocze: do 50% znamionowego ciśnienia otwarcia
    • Rozmiary: Prostokątne (229 x 229 do 1000 x 2000mm)
    • Izolacja: Opcjonalnie z wełną ROCKWOOL w pokrywie aluminiowej lub Armaflex.
    • Sprawność odpowietrzania: 100%, 97% i 78% w zależności od Kst, rozmiaru i Pred(max)

    Poznaj dostępne wymiary klap odpowietrzających Brilex KER

    Wymiary wewnętrzne [mm]Wymiary zewnętrzne [mm]Powierzchnia odpowietrzenia [cm²]
    110 X 290170 X 350300
    229 X 229309 X 309510
    205 X 290285 X 370580
    229 X 305309 X 385680
    150 X 600230 X 600880
    220 X 420300 X 500900
    315 X 410365 X 4601250
    340 X 385400 X 4451280
    305 X 457385 X 5371380
    247 X 610327 X 6901450
    340 X 440400 X 5001480
    400 X 400500 X 5001480
    410 X 410490 X 1901650
    300 X 600350 X 6501800
    300 X 620380 X 7001860
    320 X 640380 X 7002000
    319 X 765399 X 8452350
    490 X 490570 X 5702370
    375 X 655455 X 7352400
    390 X 620470 X 7002400
    445 X 597525 X 6772600
    470 X 610550 X 6902800
    490 X 590570 X 6702850
    420 X 770500 X 8503200
    247 X 1345327 X 14253300
    525 X 668645 X 7883400
    600 X 600650 X 6503600
    610 X 610690 X 6903650
    247 X 1645327 X 17254050
    457 X 890537 X 9704050
    620 X 670680 X 7304100
    645 X 645735 X 7354100
    653 X 653733 X 7334200
    669 X 669735 X 7354350
    630 X 730710 X 8104550
    620 X 820675 X 8755000
    520 X 1020600 X 11005250
    586 X 920666 X 10005350
    500 X 1100580 X 11805400
    750 X 750830 X 8305600
    420 X 1420500 X 15005950
    629 X 1004689 X 10646000
    750 X 840830 X 9206250
    800 X 800850 X 8506400
    801 X 801880 X 8806400
    500 X 1350580 X 14306700
    610 X 1118690 X 11986750
    645 X 1130725 X 12707280
    720 X 1020800 X 11007300
    920 X 9201000 X 10008400
    940 X 9401000 X 10008800
    970 X 9701050 X 10509400
    1000 X 10001080 X 108010000
    1000 X 10001000 X 100010000
    915 X 1118995 X 119810000
    1020 X 10201100 X 110010400
    790 X 1340870 X 142010500
    720 X 1670800 X 175012000
    1130 X 11301220 X 122012500
    920 X 13801000 X 146012500
    940 X 14401000 X 150013500
    1130 X 15201220 X 161017150
    1130 X 17271230 X 182719200
    1000 X 20001080 X 208019500
