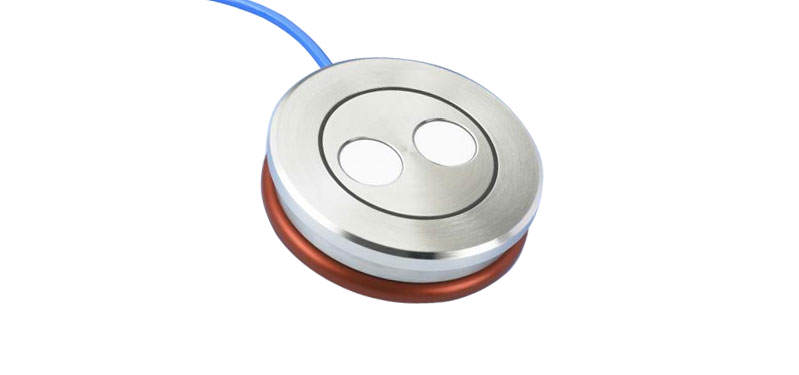

Wielofunkcyjny dynamiczny czujnik ciśnienia typ MEX-3.2

Dynamiczny czujnik ciśnienia MEX 3.2 wykrywa niebezpieczny wzrost ciśnienia (zarzewie wybuchu) i przesyła sygnał w momencie przekroczenia zadanych wartości krytycznych do centrali sterującej systemem przeciwwybuchowym. Ten element systemu tłumienia wybuchu montowany jest na aparatach, urządzeniach, zbiornikach, kanałach i rurach. Wykrywa zarzewie wybuchu dla pyłów klas ST1–ST3, a także gazów i mieszanin hybrydowych.

wielofunkcyjny czujnik ciśnienia MEX 3.2 jako komponent systemu tłumienia wybuchu

Unikalne cechy

 Dynamiczna detekcja szybkości narastania ciśnienia, która rozróżnia wybuch od normalnych zmian ciśnienia występujących w trakcie procesu

 Zdublowane czujniki ciśnienia zapewniają ciągłość monitorowania chronionego aparatu

 Trzy niezależne algorytmy analizują zmiany ciśnienia, zapewniając jednocześnie doskonałą odporność na fałszywe alarmy

wielofunkcyjny czujnik ciśnienia MEX 3.2 jako komponent systemu tłumienia wybuchu

Dynamiczny wskaźnik wzrostu ciśnienia MEX 3.2 został wyposażony w zaawansowane oprogramowanie, które pozwala na graficzną prezentację i analizę zebranych danych dotyczących zmian ciśnienia w chronionym urządzeniu w czasie. Wbudowana pamięć historii zdarzeń rejestruje dane o ciśnieniu przed, w trakcie i po aktywacji systemu ochrony przeciwwybuchowej, ułatwiając analizę przyczyn powstania zarzewia wybuchu. Co istotne, czujnik posiada programowalny alarm wstępny, który może zostać uruchomiony w razie wystąpienia problemów z ciśnieniem w procesie, które mogą świadczyć o wzroście ryzyka zagrożenia wybuchem.

Dane techniczne standardowe:

  • posiada dwa ceramiczne czujniki ciśnienia oraz czujnik temperatury (opcja),
  • wykorzystuje nowatorską logikę oceny i podejmowania decyzji w zakresie identyfikacji ciśnienia wybuchu,
  • możliwość podłączenia do różnych typów central sterujących przez skrzynkę zaciskową FAB-3.2,
  • zakres pomiaru ciśnienia MEX-3.2: 0 – 2 (4) bar abs., temperatura procesowa: 0 do +160oC, temperatura otoczenia: -20 do +125oC,
  • skrzynka zaciskowa FAB-3.2: pobór mocy do 1.5 W, temperatura otoczenia -20 do +55oC,
  • możliwość stosowania w strefach zagrożenia wybuchem: 22, 21, 2, 1, 0 na zewnątrz chronionego aparatu oraz 22, 21, 20, 2, 1, 0 wewnątrz chronionego aparatu,
  • rodzaj zabezpieczenia: II ½ D T 65oC IP 68, II 1G EEx ia IIC T1-T6,
  • wykonanie zgodne z dyrektywą ATEX.
wielofunkcyjny czujnik ciśnienia MEX 3.2 jako komponent systemu tłumienia wybuchu

3 warianty konstrukcyjne

MEX 3.2
Dynamiczny czujnik ciśnienia przystosowany do wykrywania zmian samego ciśnienia
MEX 3.2. T
Dynamiczny czujnik ciśnienia przystosowany do wykrywania zmian ciśnienia i temperatury
MEX 3.2 HT
Dynamiczny czujnik ciśnienia przystosowany do pracy w trudnych warunkach eksploatacyjnych z racji na wysoką temperaturę środowiska pracy. Wykrywa zmiany ciśnienia.
wielofunkcyjny czujnik ciśnienia MEX 3.2 jako komponent systemu tłumienia wybuchu

Poznaj warunki pracy poszczególnych wariantów

Wartości
Zakres ciśnienia0 - 2 (0 - 4) bar (abs)
Temperatura procesu-20 do +125°C
Temperatura otoczenia-20 do +125°C
Ceramiczne ogniwa pomiarowe
Wartości
Zakres ciśnienia0 - 2 (0 - 4) bar (abs)
Zakres pomiaru temperatury0 do +160°C
Temperatura procesu-20 do +125°C
Temperatura otoczenia-20 do +125°C
Ceramiczne ogniwa pomiarowe
Wartości
Zakres ciśnienia0 - 2 (0 - 4) bar (abs)
Temperatura procesu-20 do +160°C
Temperatura otoczenia-20 do +160°C
Ogniwa pomiarowe ze stopu hastelloy
