Problem:
- producent herbaty wprowadził aromatyzowane produkty
- okazało się, że temperatura ich zapłonu jest niższa niż temperatura generowana przez urządzenia do zgrzewania torebek herbaty
- w efekcie w urządzeniu występowały lokalne, niewielkie zarzewia ognia
- instalacja odpylająca zaciągała żarzące się cząstki do filtrów w wyniku czego dochodziło do aktywacji systemu przeciwwybuchowego
Rozwiązanie:
- w przypadku palnych pyłów system przeciwwybuchowy jest kluczowym systemem ochronnym, który stanowi ostatnią deskę ratunku, gdy zawiodą działania prewencyjne
- aby jednak ograniczyć częstotliwość jego aktywacji, należy minimalizować ilość źródeł zapłonu
- w tym przypadku najczęściej występującym źródłem zapłonu były żarzące się cząstki, dlatego wspólnie z klientem podjęliśmy decyzję o montażu na czterech nitkach odpylania układów wykrywania i gaszenia iskier
Ograniczenie kosztów serwisowych
Wzrost bezpieczeństwa
Skrócenie przestojów
wybuchu
Sprawdź zastosowane rozwiązania:
Wybuchowy pył herbaty
Pyły herbaty, jak i wielu innych produktów spożywczych są palne i wybuchowe. Problem ten jest dobrze znany jednemu z naszych klientów, który podjął szereg działań mających ograniczyć ryzyko wybuchu i ewentualnego pożaru do minimum. Jego instalację bez obaw można było określić mianem bezpiecznej. Było tak, aż do momentu podjęcia decyzji o wprowadzeniu do produkcji herbat aromatyzowanych. Wtedy sytuacja uległa drastycznej zmianie.
Wybuch pyłu w filtrze oraz zasada działania systemu wykrywania i gaszenia iskier.
Nowy surowiec, nowy problem
Okazało się, że temperatura zapłonu pyłu herbaty nasączonego olejkami eterycznymi wynosi zaledwie 70oC. To mniej niż temperatura szczęk zgrzewających torebeczki herbaty. Dopóki jednak instalacja działa prawidłowo, to ruch powietrza skutecznie chłodził elementy urządzenia, co minimalizowało ryzyko zapłonu. Problem jednak w tym, że tego typu instalacje wymagają częstych przestojów, w celu korekty ich ustawień. W takich sytuacjach często dochodziło do zapłonu.
Te niewielkie, lokalne zarzewia ognia nie stanowiłyby dużego zagrożenia, gdyby nie fakt, że instalacje pakowania i zgrzewania były połączone z czterema liniami odciągu pyłu. Gdy dochodziło do zapłonu, żarząca się herbata oraz fragmenty torebek były zaciągane do filtrów odpylających co powodowało aktywację systemu przeciwwybuchowego.
Ochrona przeciwwybuchowa instalacji odpylania
W przedmiotowym zakładzie wszystkie instalacje odpylające pyły herbaty z urządzeń pakująco-zgrzewających były zabezpieczone przed skutkami wybuchu poprzez systemy tłumienia i izolacji wybuchu.
Pierwszy z nich ma za zadanie wykryć zarzewie wybuchu w filtrze odpylającym, a następnie stłumić go w bardzo wczesnej fazie. W tym celu stosuje się szybkie gaśnice, których czas reakcji od wykrycia wybuchu do jego stłumienia liczony jest w milisekundach. Można powiedzieć, że trwa to mniej więcej tylko co jedno lub dwa mrugnięcia okiem.
Z kolei izolacja wybuchu odpowiada za odcięcie urządzenia, w którym doszło do wybuchu od pozostałej części instalacji, co ma ograniczyć ryzyko tzw. wybuchów wtórnych.
Ograniczenie źródeł zapłonu
Zgodnie z dyrektywą ATEX, ochrona przeciwwybuchowa powinna w pierwszej kolejności eliminować możliwość utworzenia się atmosfery wybuchowej, a także potencjalne źródła zapłonu.
W tym konkretnym przypadku, wdrożenie nowego surowca o znacznie niższej temperaturze zapłonu spowodowało, że należało uwzględnić nowe potencjalne źródła zapłonu, a następnie rozważyć metody ograniczenia częstotliwości ich występowania. Tak też do zadania podeszli nasi inżynierowie, którzy na bazie analizy problemu wskazali technikę wykrywania i gaszenia iskier za najbardziej optymalne rozwiązanie, które pozwoli nie tylko zwiększyć bezpieczeństwo pracy, ale także skraca przestoje instalacji.

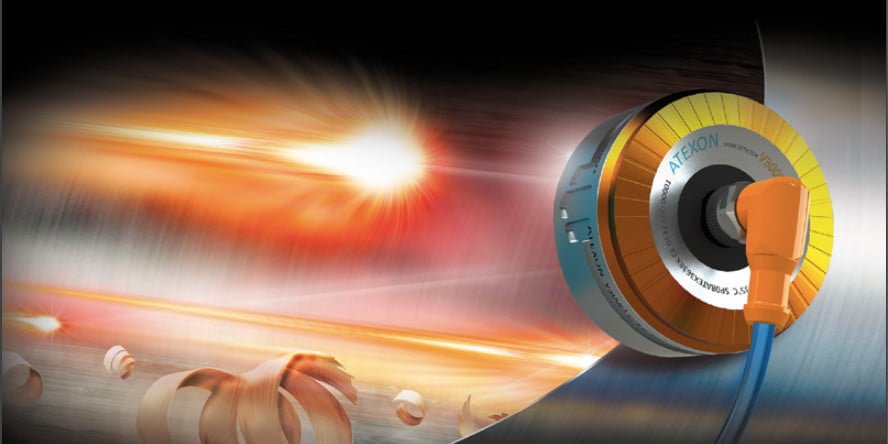

W efekcie na każdym z czterech kanałów odciągających pyły herbaty zamontowaliśmy czujniki oraz dysze wodne. Układ miał za zadanie wykrywanie iskier oraz wtrysk niewielkiej ilości wody do kanałów celem ich ugaszenia. Całość została spięta centralą sterującą.
Zadanie wykonano w 3 dni.
