Panele przeciwwybuchowe Vigilex VD

Grupa WOLFF

Skontaktuj się z naszym inżynierem


MARCIN SIENIEK

Dane techniczne standardowe:

  • Maksymalna odporność na podciśnienie 200 mbar (opcjonalnie 500 mabr)
  • Ciśnienie otwarcia 100 mbar +/- 15% przy 20°C
  • Wykonanie materiałowe stal nierdzewna 304L (rama stal nierdzewna 430)
  • Wykonanie jednowarstwowe, wypukłe
  • Całkowite uszczelnienie ramy wykonane z EPDM (od -40°C do 80°C)
  • Kołnierz zintegrowany, stal nierdzewna
  • KST MAX 500 bar x m/s
  • Wskaźnik efektywności 80% – 100%
  • Możliwość dostosowania do montażu na zakrzywionych powierzchniach – promień zakrzywienia wg zamówienia

Panel w wykonaniu sanitarnym – opcja:

  • Stal nierdzewna 316L
  • Całkowite uszczelnienie ramy wykonane z silikonu z dopuszczeniem FDA (od -50°C do 180°C)
  • Kołnierz zintegrowany z panelem, stal nierdzewna 316L

Panele przeciwwybuchowe prostokątne i kwadratowe VD

Wymiary wewnętrzne [mm]Wymiary zewnętrzne [mm]Powierzchnia odpowietrzenia [cm²]Rysunek techniczny
150 X 600230 X 680885 Pobierz plik PDF »
205 X 290285 X 370580 Pobierz plik PDF »
220 X 420300 X 500900 Pobierz plik PDF »
229 X 229310 X 310515 Pobierz plik PDF »
229 X 305310 X 386680 Pobierz plik PDF »
247 X 610327 X 6901450 Pobierz plik PDF »
305 X 457386 X 5381380 Pobierz plik PDF »
340 X 385404 X 4491280 Pobierz plik PDF »
340 X 440404 X 5041430 Pobierz plik PDF »
375 X 655460 X 7402445 Pobierz plik PDF »
410 X 410480 X 4801660 Pobierz plik PDF »
457 X 890437 X 9704050 Pobierz plik PDF »
470 X 610550 X 6902800 Pobierz plik PDF »
490 X 490570 X 5702380
490 X 590570 X 6702865
525 X 668630 X 7653400 Pobierz plik PDF »
586 X 920666 X 10005360 Pobierz plik PDF »
610 X 610690 X 6903650 Pobierz plik PDF »
610 X 1118690 X 11986750 Pobierz plik PDF »
645 X 645735 X 7354130 Pobierz plik PDF »
645 X 1130735 X 12207250
653 X 653735 X 7354200 Pobierz plik PDF »
915 X 1118996 X 119810000 Pobierz plik PDF »
920 X 9201000 X 10008425 Pobierz plik PDF »
980 X 9801070 X 10709600 Pobierz plik PDF »
1020 X 10201100 X 110010360

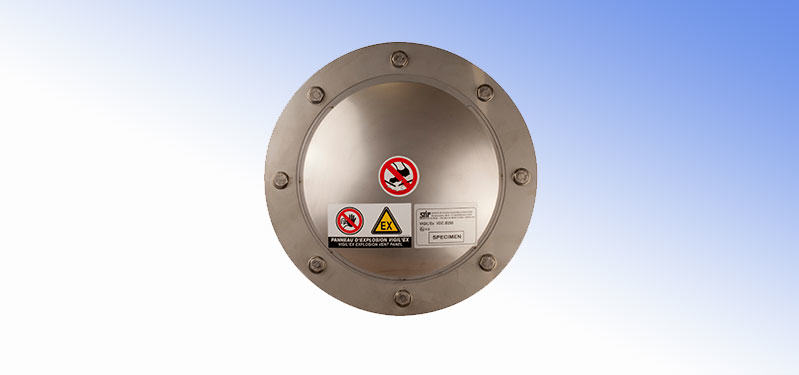

Panele przeciwwybuchowe okrągłe VD

Średnica wewnętrzna [mm]Średnica zewnętrzna [mm]Powierzchnia odpowietrzenia [cm²]Rysunek techniczny
Ø 200Ø 268310
Ø 250Ø 341480
Ø 300Ø 390695
Ø 350Ø 422955
Ø 400Ø 4731250
Ø 450Ø 5451580
Ø 500Ø 5741935
Ø 600Ø 6762790 Pobierz plik PDF »
Ø 700Ø 7763830
Ø 750Ø 8424400
Ø 800Ø 8775005
Ø 900Ø 9806335
Ø 980Ø 10707510
